Устройство катера и основные части

Введение

Катер — это малое моторное судно, предназначенное для передвижения по воде с высокой скоростью и манёвренностью. Его конструкция включает множество элементов, каждый из которых выполняет определённые функции, обеспечивая безопасность, комфорт и эффективность движения. Понимание устройства катера и назначения его основных частей важно как для эксплуатации, так и для технического обслуживания.

Что это такое

Устройство катера — это совокупность всех конструктивных элементов, которые образуют корпус, системы управления и движитель судна. Основными частями катера являются корпус, палуба, двигатель, гребной винт и рулевое устройство. Каждый элемент играет ключевую роль в обеспечении плавучести, управляемости и скорости.

Строение и основные элементы

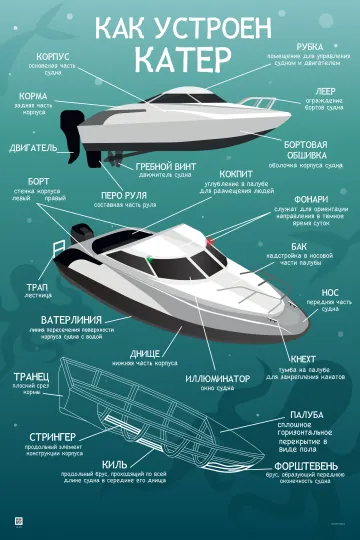

Основные части корпуса катера

Корпус является фундаментальной частью судна, обеспечивающей его прочность и плавучесть. В состав корпуса входят:

• Днище — нижняя часть корпуса, контактирующая с водой. Оно принимает на себя основную нагрузку при движении и обеспечивает устойчивость.
• Киль — продольный брус, расположенный по центру днища. Киль придаёт корпусу жёсткость и способствует устойчивости при движении.
• Стрингеры — продольные ребра жёсткости, которые усиливают конструкцию корпуса и распределяют нагрузку.
• Борт — вертикальные стенки корпуса с левого и правого борта, обеспечивающие защиту от попадания воды и увеличивающие внутренний объём.

Нос и корма катера

Передняя часть корпуса называется носом. Он формируется за счёт форштевня — носового киля, который придаёт обтекаемую форму и способствует лучшему прохождению волн.

Задняя часть корпуса — корма. Она обычно имеет плоский срез, называемый транцем, на котором крепится двигатель и гребной винт.

Палуба и надстройки

Палуба — это сплошное горизонтальное перекрытие, выполняющее функции пола и платформы для размещения экипажа и оборудования.

На палубе расположены:

• Бак — небольшая надстройка в носовой части, служащая для размещения оборудования или дополнительного пространства.
• Кокпит — углубление на палубе, где размещаются люди для управления и отдыха.
• Рубка — помещение для управления катером и контроля работы двигателя, защищающее экипаж от погодных условий.
• Трап — лестница или устройство для подъёма на палубу с воды или причала.

Управление и движение катера

Двигатель — основной источник движения катера. Он передаёт мощность на гребной винт, который вращаясь, создаёт тягу, обеспечивая движение вперёд или назад.

Гребной винт — ключевой элемент движителя, преобразующий энергию двигателя в движение воды.

Руль и его составная часть — перо руля — отвечают за изменение направления движения катера. Перо руля поворачивается под воздействием руля, изменяя поток воды и тем самым курс судна.

Леер — ограждение по краям борта, обеспечивающее безопасность экипажа и пассажиров, предотвращая падение за борт.

Дополнительные элементы

• Иллюминаторы — окна в корпусе, обеспечивающие освещение и вентиляцию внутренних помещений.
• Фонари — навигационные огни, помогающие ориентироваться в тёмное время суток и предупреждающие другие суда о положении катера.
• Кнехты — тумбы на палубе для закрепления канатов, используемые при швартовке.
• Ватерлиния — линия пересечения корпуса с поверхностью воды, определяющая уровень погружения судна и его плавучесть.

Функции и значение

Каждая часть катера имеет своё назначение, обеспечивая безопасность, комфорт и эффективность эксплуатации. Корпус с его конструктивными элементами формирует прочную и надёжную основу, способную выдерживать нагрузки при движении и воздействие волн.

Двигатель и гребной винт обеспечивают движение, позволяя катеру развивать высокую скорость и маневренность. Руль и перо руля отвечают за точное управление курсом.

Палуба и надстройки создают комфортные условия для экипажа, обеспечивают удобство управления и защиту от внешних факторов.

Дополнительные элементы, такие как иллюминаторы, фонари и кнехты, повышают функциональность и безопасность судна.

Особенности

Катера отличаются компактностью и лёгкостью конструкции. Корпус часто изготавливается из лёгких и прочных материалов, что позволяет достигать высокой скорости и экономии топлива.

Нос катера имеет обтекаемую форму, что снижает сопротивление воды и улучшает ходовые качества. Корма с плоским транцем обеспечивает удобство крепления двигателя и гребного винта.

Рубка может быть открытой или закрытой, в зависимости от назначения катера и условий эксплуатации.

Леер и кнехты обеспечивают безопасность и удобство при работе на борту.

Практическое значение

Знание устройства катера и функций его основных частей необходимо для правильной эксплуатации и технического обслуживания. Понимание конструкции помогает выявлять неисправности, проводить своевременный ремонт и улучшать характеристики судна.

Правильная эксплуатация двигателя и гребного винта обеспечивает экономию топлива и продлевает срок службы оборудования.

Управление рулём и соблюдение правил безопасности на палубе снижают риск аварий и обеспечивают комфортное плавание.

Заключение

Устройство катера — это комплексная система, состоящая из корпуса, палубы, двигателя, гребного винта и элементов управления. Каждый компонент важен для эффективной и безопасной эксплуатации судна. Глубокое понимание конструкции и функций основных частей помогает владельцам и экипажу поддерживать катер в исправном состоянии и использовать его возможности максимально эффективно.
